Арматурные сетки: полный гид по производству и применению

Профессиональное изготовление сварных арматурных сеток на автоматических линиях КЗМС

Что такое арматурные сетки?

Сварная арматурная сетка

Это плоский строительный материал, состоящий из взаимно перпендикулярных стержней арматуры, соединённых в местах пересечения контактной сваркой. Сетки образуют прочные каркасы для армирования железобетонных конструкций.

Арматурные сетки — один из самых эффективных материалов для повышения прочности бетонных конструкций. Они равномерно распределяют нагрузку, предотвращают образование трещин и значительно увеличивают срок службы сооружений.

Ключевое преимущество сварных сеток — высокая прочность соединений, обеспечиваемая точечной сваркой. В отличие от вязаных сеток, сварные обеспечивают жёсткое соединение стержней, что повышает несущую способность конструкции на 15-20%.

Фото: Сетка в рулоне ⌀3-5мм

Фото: Карты сеток 2.4×6м в работе

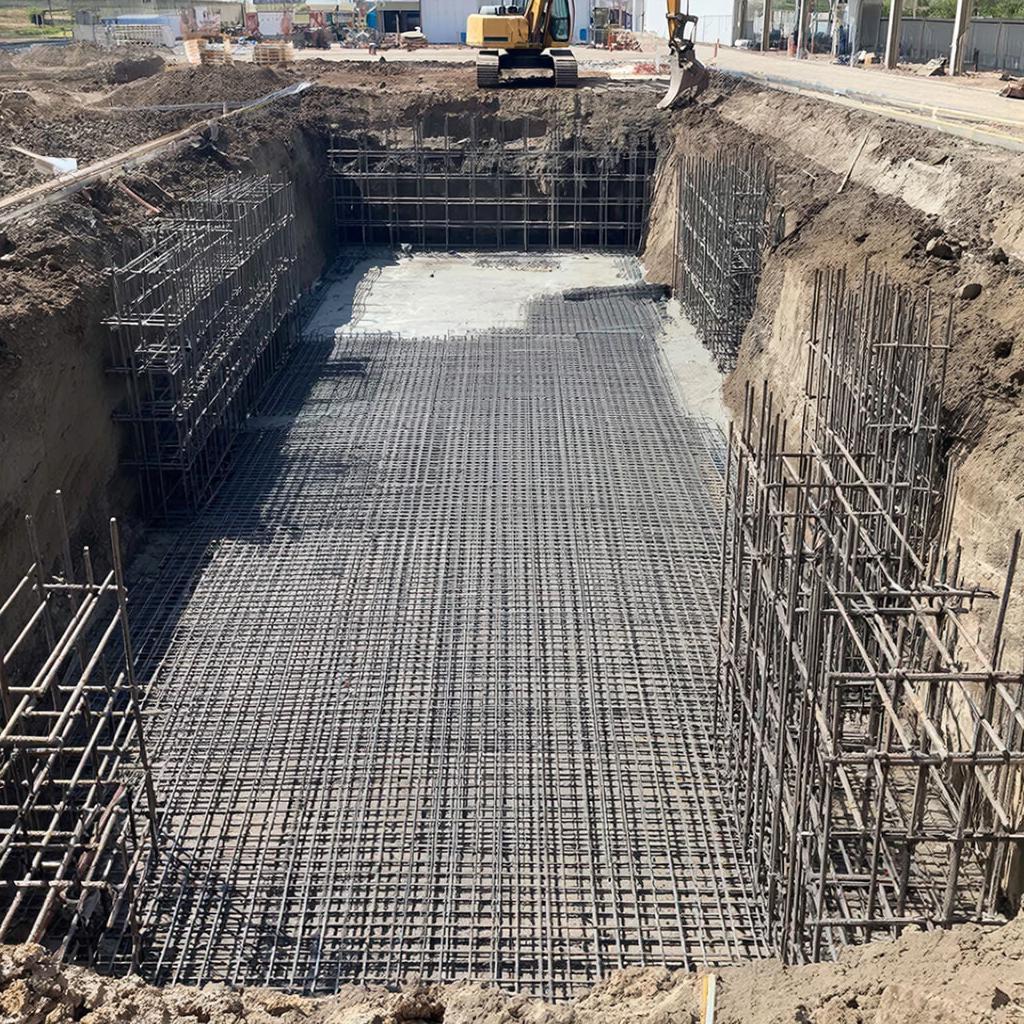

Фото: Сетка в бетонной конструкции

Классификация арматурных сеток

Арматурные сетки различаются по множеству параметров. Вот основная классификация:

А. По форме и конструкции:

Плоские (карты)

Прямоугольные сетки стандартных размеров. Самый распространённый вид для армирования плоских конструкций (полы, стены, перекрытия).

• Стандартные размеры: от 1×2 м до 2,4×9 м
• Лёгкость транспортировки и монтажа
• Широкий диапазон диаметров стержней

Рулонные

Гибкие сетки, свёрнутые в рулоны. Применяются для армирования больших площадей и криволинейных поверхностей.

• Удобны для транспортировки
• Минимизируют количество стыков
• Диаметр стержней обычно до 5 мм

Б. По типу ячейки:

Тип ячейки	Размеры, мм	Применение
Квадратная	50×50, 100×100, 150×150, 200×200	Универсальная, для большинства конструкций
Прямоугольная	100×200, 150×300, 200×400	Когда нагрузки в направлениях разные
С усиленными стержнями	Комбинированная	Особо ответственные конструкции

В. По классу арматуры:

А240 (А-I)

Гладкая арматура. Используется при небольших нагрузках и в конструкциях, где не требуется максимальное сцепление с бетоном. Преимущество — низкая стоимость.

• Временное сопротивление: 373 МПа
• Предел текучести: 235 МПа
• Относительное удлинение: 25%

А400 (А-III)

Арматура периодического профиля с выступами. Обеспечивает лучшее сцепление с бетоном, используется в ответственных конструкциях. Наиболее распространённый класс.

• Временное сопротивление: 590 МПа
• Предел текучести: 400 МПа
• Относительное удлинение: 14%

А500С

Термомеханически упрочнённая арматура с повышенной прочностью. Позволяет уменьшить диаметр стержней без потери несущей способности. Современный стандарт.

• Временное сопротивление: 600 МПа
• Предел текучести: 500 МПа
• Относительное удлинение: 14%

В500

Холоднодеформированная арматура из низкоуглеродистой стали. Обладает высокой прочностью и пластичностью. Идеальна для сварных сеток благодаря отличной свариваемости.

• Временное сопротивление: 550 МПа
• Предел текучести: 500 МПа
• Относительное удлинение: 5%
• Отличная свариваемость

Области применения арматурных сеток

Арматурные сетки — универсальный материал, используемый во всех сферах строительства. Вот основные области применения:

Частное строительство

• Фундаменты коттеджей и дач
• Бетонные полы в гаражах и подвалах
• Армирование дорожек и площадок
• Стяжки полов в частных домах
• Устройство отмосток вокруг дома
• Армирование кирпичной кладки

Гражданское строительство

• Армирование бетонных полов и стяжек
• Устройство фундаментов (ленточных, плитных)
• Армирование стен и перегородок
• Усиление кирпичной кладки
• Армирование дорожек и отмосток
• Монолитные перекрытия

Промышленное строительство

• Полы промышленных зданий (цеха, склады)
• Фундаменты под оборудование
• Резервуары и бассейны
• Дорожные и аэродромные плиты
• Противопожарные пояса
• Каркасы промышленных зданий

Инфраструктурные объекты

• Мосты и путепроводы
• Тоннели и подпорные стенки
• Водопропускные сооружения
• Дорожное покрытие (армирование асфальтобетона)
• Укрепление откосов и берегов
• Аэродромные покрытия

Экономический эффект: Использование арматурных сеток вместо раздельных стержней сокращает трудозатраты на 30-40% и уменьшает расход арматуры на 5-10% за счёт оптимального распределения материала. В частном строительстве сетки позволяют сэкономить до 20% времени на армирование конструкций.

Технология производства сварных сеток

Качество сварной сетки напрямую зависит от технологии производства. Современное изготовление включает несколько ключевых этапов:

Производственный процесс на автоматической линии

1

Подготовка арматуры

Арматурная сталь поступает на разматыватели, правку и резку в размер с точностью ±1 мм

2

Подача стержней

Стержни раскладываются в продольном и поперечном направлениях согласно чертежу сетки

3

Контактная сварка

Автоматическая сварка всех пересечений на аппаратах К1-Кт с контролем каждого соединения

4

Контроль и маркировка

Визуальный и инструментальный контроль, маркировка согласно ГОСТ 23279-2012

Ключевая технология: контактно-точечная сварка

Принцип работы

Стержни сжимаются между электродами, через которые пропускается электрический ток. В месте контакта металл нагревается до пластического состояния и сваривается под давлением.

Преимущества метода

• ✅ Высокая производительность
• ✅ Стабильное качество соединений
• ✅ Экономия электроэнергии
• ✅ Полная автоматизация процесса
• ✅ Идеально для арматуры класса В500

Автоматизация производства

Современные линии КЗМС управляются ЧПУ, что обеспечивает:

• Точность позиционирования ±0,5 мм
• Скорость до 100 сварных точек в минуту
• Автоматический контроль качества каждого соединения
• Минимальное участие оператора

Контроль параметров

Каждый сварочный аппарат оснащён системой контроля, которая отслеживает:

• Силу сварочного тока
• Время сварки
• Давление электродов
• Сопротивление в цепи

Технические характеристики сеток КЗМС

Красноярский завод металлических сеток производит арматурные сетки с широким диапазоном параметров:

Параметр	Диапазон значений	Применение
Диаметр стержней	От 3 до 36 мм	Все классы: А240, А400, А500С, В500
Размер ячейки	От 50×50 до 400×400 мм	Квадратные и прямоугольные
Ширина сетки	До 2,4 метра	Стандартные и нестандартные размеры
Длина сетки	До 9 метров	Возможна порезка в любой размер
Вес 1 м²	От 0,5 до 50 кг	Зависит от диаметра и шага стержней
Точность размеров	±1 мм по длине, ±0,5 мм по шагу	Соответствует ГОСТ 23279-2012

Расчёт веса сетки

Вес сварной сетки рассчитывается по формуле:

P = (L₁×n₁×m₁ + L₂×n₂×m₂) × 1,05

Где: L — длина стержней, n — количество стержней, m — вес 1 п.м. арматуры, 1,05 — коэффициент на сварные соединения.

Упаковка и транспортировка

• Плоские сетки — пачки по 50-100 штук
• Рулонные сетки — по 10-30 рулонов на паллете
• Защита от коррозии — полиэтилен, бумага
• Маркировка каждой единицы

Нормативная база и стандарты

Производство и применение сварных арматурных сеток регламентируется российскими и международными стандартами:

Стандарт	Наименование	Область применения
ГОСТ 23279-2012	Сетки арматурные сварные Основной стандарт на сварные сетки	Технические условия, классификация, требования к производству
ГОСТ 10922-2012	Арматурные и закладные изделия сварные	Общие требования к сварным соединениям в строительстве
ГОСТ 5781-82	Сталь горячекатаная для армирования	Требования к арматурной стали классов А240, А400
ГОСТ 52544-2006	Арматура сварная из стали класса В500	Требования к арматуре и сварным сеткам класса В500
СП 52-101-2003	Бетонные и железобетонные конструкции без предварительного напряжения	Правила проектирования с использованием арматурных сеток
СТО 36554501-015-2010	Сетки арматурные сварные из термомеханически упрочнённой стали	Дополнительные требования для сеток из стали А500С

Сертификация продукции: Все сетки КЗМС сопровождаются полным пакетом документов: паспорт качества, сертификат соответствия, протоколы испытаний. На каждую партию выдаётся сертификат, подтверждённый собственной испытательной лабораторией завода. Особое внимание уделяется сеткам из арматуры класса В500 — их свариваемость проверяется на каждом производственном цикле.

Испытания в лаборатории

• Испытание на растяжение до разрыва
• Проверка сварных соединений на срез
• Измерение геометрических параметров
• Контроль качества поверхности
• Химический анализ стали
• Особые тесты для арматуры В500

Гарантии качества

• 100% контроль сварных соединений
• Выборочные испытания каждой партии
• Маркировка каждой сетки
• Система менеджмента качества ISO 9001
• Отслеживаемость каждой партии сырья

Производство арматурных сеток на КЗМС

Красноярский завод металлических сеток — современное производство полного цикла

Автоматизированные линии

Производство на автоматических линиях с ЧПУ обеспечивает высочайшую точность и стабильность качества. Скорость производства до 500 м² сетки в час.

Контактно-точечная сварка К1-Кт

Используем современные сварочные аппараты контактной сварки, которые обеспечивают прочные соединения без пережога металла. Каждая точка сварки контролируется автоматикой. Идеально для арматуры класса В500.

Широкий размерный ряд

Производим сетки из арматуры диаметром от 3 до 36 мм, шириной до 2,4 м и длиной до 9 метров. Все классы арматуры: А240, А400, А500С и В500.

Полная документация

На всю продукцию выдаём паспорта качества, сертификаты соответствия, протоколы испытаний. Наша испытательная лаборатория подтверждает качество каждой партии, особенно важны тесты для сеток из В500.

Закажите арматурные сетки напрямую у производителя!

Мы производим как типовые сетки по ГОСТ, так и изделия по индивидуальным чертежам. Специализируемся на сетках из арматуры класса В500 для частного строительства. Доставка по Красноярскому краю и всей России.

8 (391) 219-06-60

Красноярский завод металлических сеток (КЗМС)

Производство сварных арматурных сеток с 2010 года

КЗМС: Прочность, проверенная сваркой! Сетки для дач, коттеджей и промышленных объектов!

Пиши вопросы
в Телеграмм

Сетка арматурная

Арматурная сетка и каркасы: производство на Красноярском заводе металлических сеток

Арматурная сетка — это строительный материал, который используется для армирования железобетонных конструкций и других изделий. Она обладает высокой прочностью, небольшим удельным весом и лёгкостью монтажа. Сетка изготавливается из арматурных стержней разного диаметра и может иметь различные положения рабочей арматуры.

Красноярский завод металлических сеток (КЗМС) производит сварные арматурные сетки и каркасы, соответствующие ГОСТ 23279-2012.  Продукция завода используется в строительстве, для укрепления сооружений, фундамента, изготовления железобетонных изделий, стяжки, парников, теплиц и других хозяйственных построек.

Завод предлагает широкий выбор продукции, изготовленной из высококачественной арматурной стали, с соблюдением строгих стандартов качества и сертификации. На сайте завода можно ознакомиться с каталогом продукции, ценами для оптовых покупателей и контактами для связи.

Арматурная сетка: изготовление и применение

Арматурная сетка — это металлический сетчатый материал, используемый в строительстве для усиления бетонных конструкций. Она состоит из перпендикулярно переплетённых стальных прутьев, которые соединены между собой сваркой или вязальной проволокой.

Производство арматурной сетки включает следующие этапы:

1. Подготовка сырья: стальные прутья очищаются от ржавчины и грязи, а затем разрезаются на необходимую длину.
2. Сварка: прутья соединяются между собой точечной сваркой или дуговой сваркой. В результате образуется сетка с определённым размером ячейки.
3. Контроль качества: готовая сетка проходит проверку на соответствие стандартам качества, включая прочность, размер ячейки и отсутствие дефектов.
4. Упаковка и хранение: сетка упаковывается в рулоны или карты и хранится на складе до отправки заказчику.

Существует два основных метода производства арматурной сетки:

1. Ручное производство: используется для небольших объёмов продукции и предполагает ручную сварку прутьев. Этот метод менее автоматизирован и требует больше времени и усилий.
2. Автоматическое производство: применяется для массового производства и использует автоматические сварочные машины. Этот метод позволяет повысить производительность и снизить себестоимость продукции.

Арматурная сетка широко применяется в строительстве, особенно при возведении монолитных железобетонных конструкций, таких как фундаменты, стены, перекрытия и дорожные покрытия. Она обеспечивает необходимую прочность и долговечность зданий и сооружений, а также снижает риск возникновения трещин и деформаций.

Где заказать арматурную сетку и объемный каркас?

Купить сетку арматурную в Красноярске предлагает наша компания ООО «УралСибТрейд-Красноярск» и его Обособленное подразделение «Красноярский завод металлических сеток» (КЗМС). Изготовленные из высококачественной арматурной стали сетки и каркасы – это оптимальное решение для пола, фундаментов и других промышленно-строительных назначений. На нашем сайте предложен широкий выбор продукции, выполненной в соответствии с ГОСТ и строгими стандартами качества, что подтверждено испытательной лабораторией, Сертификатом соответствия и паспортом качества. Наша компания производит арматурные сетки и каркасы методом контактно точечной сварки К1-КТ (плоские и объемные), как по уже разработанным чертежам, так и по чертежам заказчика, на современном оборудовании, соответствующим всем современным стандартам.

Используемое на нашем производстве оборудование гарантирует качественную сварку, а также высокую производительность. Вся выпускаемая продукция проходит контроль ОТК в соответствии с ГОСТ 10992-2012 и ГОСТ 23279-2012. Стержни, их которых изготовлены каркасы, проверяются на разрывное усилие и временное сопротивление разрыву, а прочность сварных крестообразных соединений проверяют на срез. Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности по ГОСТ 10922, то браковочная нагрузка при испытании на срез должна составлять не менее 30% разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.

В качестве рабочей арматуры в тяжелых сетках (каркасах) применяют стержневую арматурную сталь классов А500С, А600С и А400 (A-III) диаметром 10-40 мм. При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-l), диаметром 10-32 мм.

Легкие сетки арматурные С4 изготавливаются из стержневой арматурной стали классов А400 (А-III), А500С, В500С и A240(A-I) диаметром 5-10 мм, арматурной проволоки класса Bp-I диаметром 3-5 мм.

Мы гарантируем быстрое и качественное выполнение заказа. Обращаясь к нам, Вы покупаете каркасы от производителя, что позволяет экономить на итоговой стоимости работ.

Мы предлагаем только высококачественные услуги и лучшее производство арматурных каркасов в Сибири и на Дальнем Востоке.  КЗМС заслужил уважение и любовь многих клиентов благодаря ответственному и креативному подходу к каждому клиенту отдельно. Наши специалисты изготавливают на высшем уровне не только типовые конструкции и арматурные каркасы, но также и индивидуальные, особые заказы, когда требуется подойти к решению задачи оригинально, посмотреть на нее под другим углом.

Изготовление арматурных каркасов (плоских и объемных) требует высокого уровня профессионализма. В особенности, если речь идет об уникальных, индивидуальных, особых проектах. Именно поэтому изготовлением каркасов занимаются лучшие специалисты. Красноярский завод металлических сеток отбирает в свою команду, как молодых, креативных специалистов, которые успели себя зарекомендовать, так и профессионалов с богатым опытом и стажем работы, которые сталкивались с множеством различных задач в своей профессиональной деятельности.
