Закладные изделия для железобетонных конструкций
Полный гид по типам, назначению, ГОСТам и технологиям производства
Что такое закладные изделия и зачем они нужны?
Это металлический элемент, который монолитно заделывается в бетонные или железобетонные конструкции на этапе их изготовления для создания прочных точек крепления и соединения.
После твердения бетона закладные детали остаются частично открытыми, образуя надежные анкерные точки для:
- Монтаж сборных конструкций
- Крепление стеновых панелей
- Установка колонн и ферм
- Фасадные системы
- Крепление технологического оборудования
- Монтаж крановых путей
- Установка коммуникаций
- Крепление трубопроводов
- Мостостроение
- Эстакады и путепроводы
- Опоры освещения
- Дорожные ограждения
Главная задача закладных изделий — передача значительных усилий (растягивающих, сдвигающих, срезающих) с присоединяемого элемента на железобетонную конструкцию, обеспечивая прочность, устойчивость и долговечность всего узла.
Классификация и виды закладных изделий
А. По конструкции и положению:

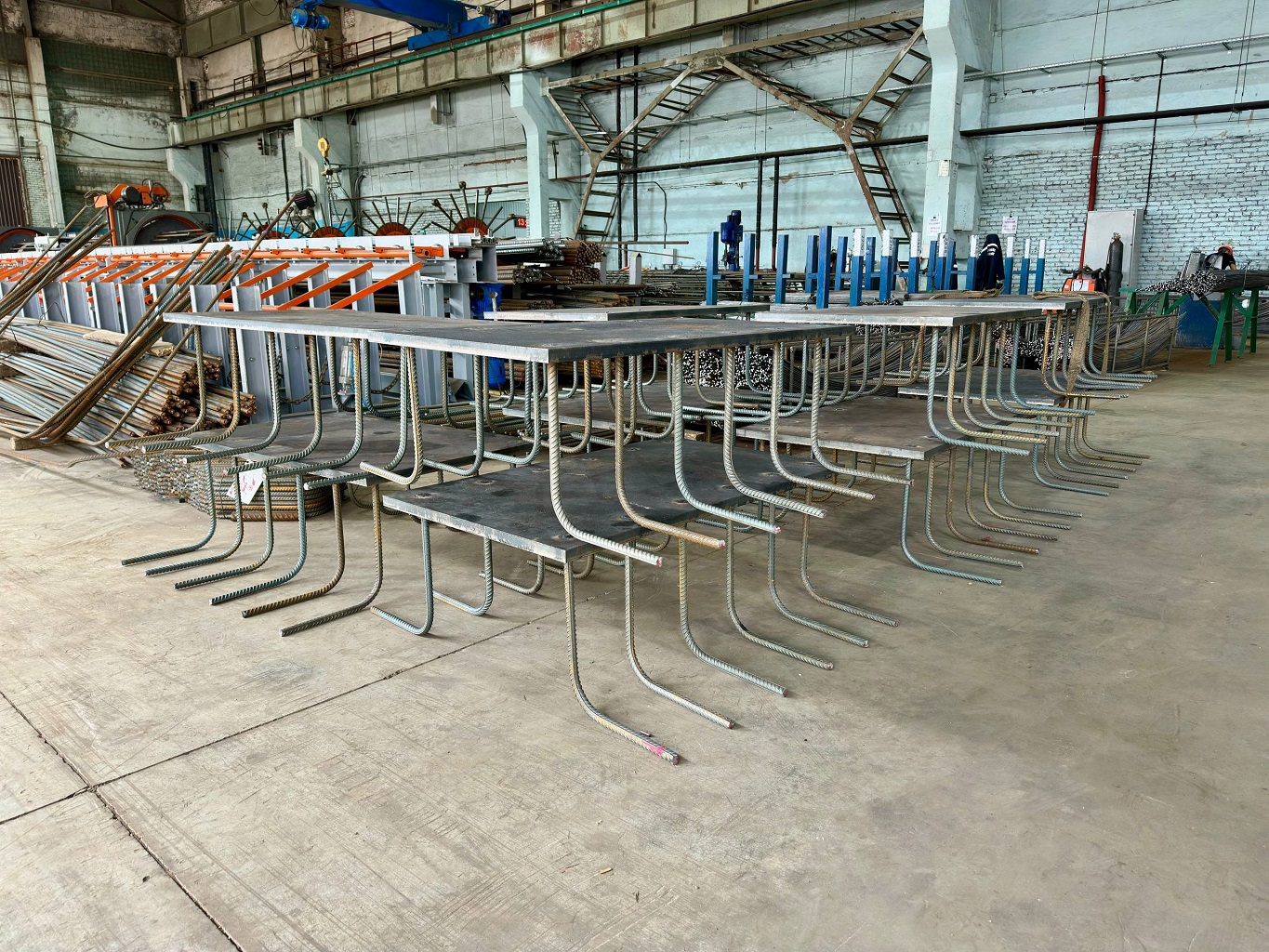

Анкерные стержни и пластины расположены с одной стороны изделия. Самый распространенный тип для стандартных применений.
Имеют сложную пространственную форму (П- или Ш-образную) с анкерами по разным сторонам. Для скрытого монтажа и особых нагрузок.
Б. По типу анкерования:
| Тип анкеровки | Описание | Применение |
|---|---|---|
| Нормальная | Прямые стержни, приваренные в тавр или накладкой | Стандартные нагрузки, простое изготовление |
| С отгибами | Концы стержней с крюками или лапками | Повышенная надежность при выдергивании |
| На прокладках | Стержни с приваренными металлическими пластинами | Очень высокие нагрузки, ответственные узлы |
| Комбинированные | Сочетание разных типов анкеров | Сложные силовые схемы, нестандартные решения |
В. По функциональному назначению:
Пластина со стержнями для общего крепежа. Базовые решения для типовых задач.
Сложные конструкции для соединения нескольких элементов в одном узле (колонна-балка-распорка).
С приваренной гайкой или резьбовой шпилькой для болтового соединения. Удобны для демонтажа.
Скобы, проушины и петли для строповки, подвешивания, такелажных работ.
Ключевые нормативные документы
Проектирование, изготовление и применение закладных изделий строго регламентировано российскими и международными стандартами.
Основные ГОСТы:
| ГОСТ | Название | Назначение |
|---|---|---|
| 10922-2012 | Главный документ Арматурные и закладные изделия сварные |
Общие технические условия, типы, требования, методы контроля |
| 14098-2014 | Соединения сварные арматуры и закладных изделий | Типы, конструкции и размеры сварных соединений |
| 5781-82 | Сталь горячекатаная для армирования | Требования к арматурной стали (классы А-I, А-III, А500С) |
| 14637-89 / 535-2005 | Листовой прокат | Требования к стали для опорных пластин |
Стандартные серии (альбомы чертежей):
«Закладные детали для крепления оборудования» (6 выпусков). Для монтажа станков, вентиляции, трубопроводов.
«Закладные детали для крепления направляющих подвесных путей». Для кранового оборудования.
«Узлы крепления стеновых ограждающих конструкций». Для сэндвич-панелей, профлиста.
«Закладные детали для наружного освещения». Для фонарных столбов, опор освещения.
Важно: При проектировании ответственных конструкций (мосты, высотные здания, особо опасные объекты) закладные изделия рассчитываются индивидуально в составе КМ (конструкции металлические) и КЖ (конструкции железобетонные) с учетом всех действующих нагрузок.
Технологии изготовления
Качество закладного изделия определяет безопасность всей конструкции. Современное производство включает несколько ключевых этапов:
Арматура и листовой прокат режутся в размер с точностью ±1 мм. При необходимости выполняется гибка анкеров на станках с ЧПУ.
Критически важная операция. Применяются два основных метода, каждый для своих задач:
Методы сварки на современном производстве:
Контактно-точечная сварка
Назначение: Для соединения пересекающихся стержней между собой или с пластиной небольшой толщины.
Преимущества: Высокая скорость, экономичность, полная автоматизация процесса, стабильное качество.
Дуговая сварка под флюсом
Назначение: Для приварки анкеров к пластине большой толщины или при высоких требованиях к прочности шва.
Преимущества: Флюс защищает металл от окисления, шов получается глубоким, однородным и исключительно прочным.
Наиболее эффективные методы: горячее цинкование (толщина покрытия 40-120 мкм), гальваническое цинкование, грунтование или окрашивание по ГОСТ 9.402.
Каждое изделие маркируется согласно ГОСТ 23118. Упаковка обеспечивает защиту от повреждений при транспортировке и хранении.
Контроль качества и испытания
Без строгого контроля невозможно гарантировать надежность закладных изделий. Многоступенчатая система проверок включает:
- Проверка сертификатов на металл
- Контроль геометрических размеров
- Визуальный осмотр поверхности
- Контроль режимов сварки
- Проверка качества сварных швов
- Измерение деформаций
- Неразрушающий контроль сварных соединений
- Испытания на отрыв/срез (выборочно)
- Проверка защитного покрытия
Испытательная лаборатория — обязательный элемент современного производства. Она проводит инструментальные испытания образцов на разрывную машине, определяет твердость металла, проверяет качество сварных соединений ультразвуком или магнитопорошковым методом.
Красноярский завод металлических сеток (КЗМС)
Профессиональное производство закладных изделий любой сложности
От проектирования по вашим чертежам до изготовления, контроля и доставки. Работаем как с типовыми решениями, так и с уникальными проектами.
Применяем контактно-точечную сварку для соединения арматуры и автоматическую сварку под флюсом для ответственных соединений. Это гарантирует максимальную прочность каждого узла.
На всю продукцию выдаем полный пакет документов: паспорта качества, сертификаты соответствия, протоколы испытаний. Каждое изделие имеет свою историю.
Мы не просто декларируем качество — мы доказываем его инструментально. Наша испытательная лаборатория подтверждает механические свойства сварных соединений и соответствие ГОСТ.
Доверьте безопасность ваших конструкций профессионалам!
Произведем как крупную партию для объекта, так и штучные сложные изделия с гарантией соответствия всем требованиям ГОСТ и проектной документации.
Красноярский завод металлических сеток (КЗМС)
КЗМС: Надежность, заложенная на этапе проекта.
