Описание
сетка ГАБИОН, что это такое?
Габион (от французского gabion, итальянского gabbione — большая клетка) — это объемное изделие различной формы, сплетенное из оцинкованной проволоки, предназначенное для создания габионных конструкций. История использования габионов в военном деле восходит к XVI веку, когда они использовались в качестве элементов полевых фортификационных сооружений для защиты личного состава формирований, орудийных батарей.
Габионы представляли собой плетеные корзины без дна, цилиндрической формы, отличающиеся по диаметру, чтобы их можно было вставлять одну в другую. Во время маршей к месту боя габионы перевозились в обозе в пустом виде, а непосредственно на огневой позиции полевой артиллерии их плотно утрамбовывали копаемой тут же землей или камнями. Затем заполненные габионы устанавливались в виде защитных «стен» вокруг орудий, чтобы задерживать пули, ядра и картечь противника. С развитием военного дела в XIX веке для защиты расчетов орудий полевой артиллерии на них стали устанавливать защитные стальные щиты, что постепенно привело к отказу от использования габионов.

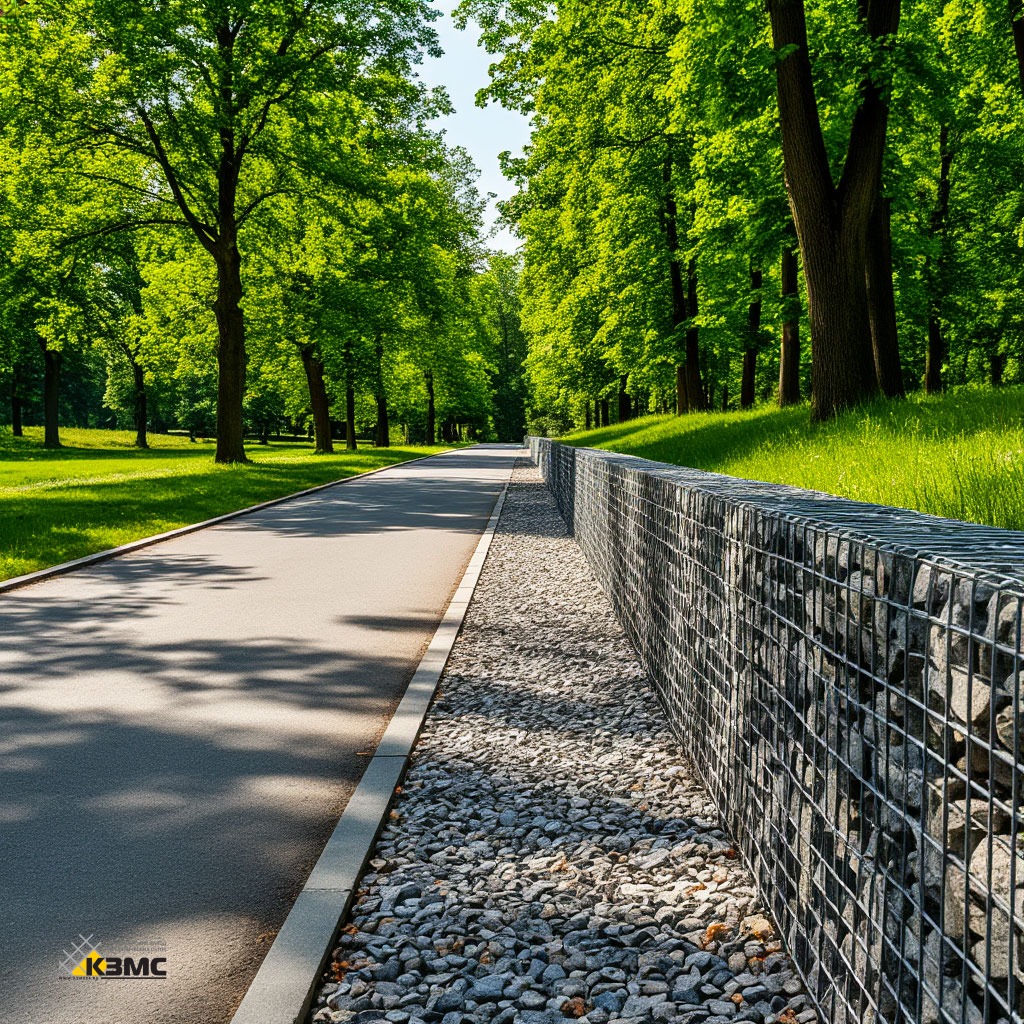

В строительстве габионы начали применяться в конце XIX века, в первую очередь для укрепления крутых склонов и берегов рек, участков, подверженных оползням. Пригодились аналогичные конструкции и при возведении дамб и мостов. В настоящее время габионы используются во всех видах строительства, в том числе для защиты дорог (автомобильных и железных), опор мостов, речных берегов от размывания и иных разрушений. Основные разновидности габионов: матрацно-тюфячные и коробчатые.
Матрацно-тюфячные габионы имеют прямоугольную форму и небольшую высоту, что позволяет использовать их для укрепления откосов, берегов рек и каналов. Коробчатые габионы имеют форму параллелепипеда, что делает их более устойчивыми и прочными, поэтому они применяются для возведения подпорных стен, ограждений и других конструкций, требующих большей прочности.
Габионные конструкции обладают рядом преимуществ:
— Простота и скорость возведения. Габионы легко устанавливаются вручную, без использования специальной техники.
— Экологичность. Габионы изготавливаются из природных материалов, которые не выделяют вредных веществ.
— Прочность и долговечность. Габионные конструкции изготовлены из оцинкованной сетки, поэтому устойчивы к механическим повреждениям, перепадам температур и воздействию агрессивных сред.
— Водопроницаемость. Габионы пропускают воду, что предотвращает накопление влаги в конструкции и повышает ее устойчивость.
— Эстетичность. Габионные конструкции имеют привлекательный внешний вид, что позволяет использовать их в ландшафтном дизайне.
Габионы: плюсы и минусы, новые возможности.
Габион – это объемная сетчатая конструкция из металлической проволоки, наполненная различными природными материалами. Сегодня они широко применяются в гражданском строительстве, ландшафтном дизайне и других сферах.
Конструктивно габион состоит из металлического остова и наполнителя. Каркас делают из металлической оцинкованной проволоки, которая защищается от коррозии. В качестве наполнителя применяют различные природные материалы:
* Гранит, базальт, известняк, ракушечник – для укрепления берегов и склонов, создания подпорных стенок, ограждений.
* Речную гальку, стекло, битый кирпич, дерево – для ландшафтного дизайна, создания декоративных элементов.
Плюсы габионов
Габионы обладают рядом преимуществ, которые делают их востребованными в различных сферах:
* Прочность и долговечность. Благодаря прочному оцинкованному покрытию проволоки и наполнителю из твердых природных материалов габион обладает высокой устойчивостью к атмосферной коррозии и механическим воздействиям. При правильной эксплуатации габионы могут служить более 50 лет.
* Гибкость. Габионные конструкции способны подстраиваться под меняющийся со временем грунт. При осадке почвы или размыве склона габион деформируется, но не ломается, а проволока не рвется.
* Дренаж. Габионы хорошо пропускают воду, а гравийный наполнитель позволяет снижать скорость потока, разбивая его на множество ручейков. При обустройстве искусственного водоема или укреплении берегов специальной подготовки основания не требуется – габионы укладывают сразу на дно.
* Экологичность. Габионные сооружения считаются экологичными и при желании в них можно высаживать цветы или формировать зеленые панно. Такие конструкции не мешают росту растений и не выделяют вредных веществ в окружающую среду.
Новые возможности габионов
В последние годы габионы получили широкое распространение в ландшафтном дизайне. Благодаря своей прочности, долговечности и экологичности они используются для создания различных элементов декора:

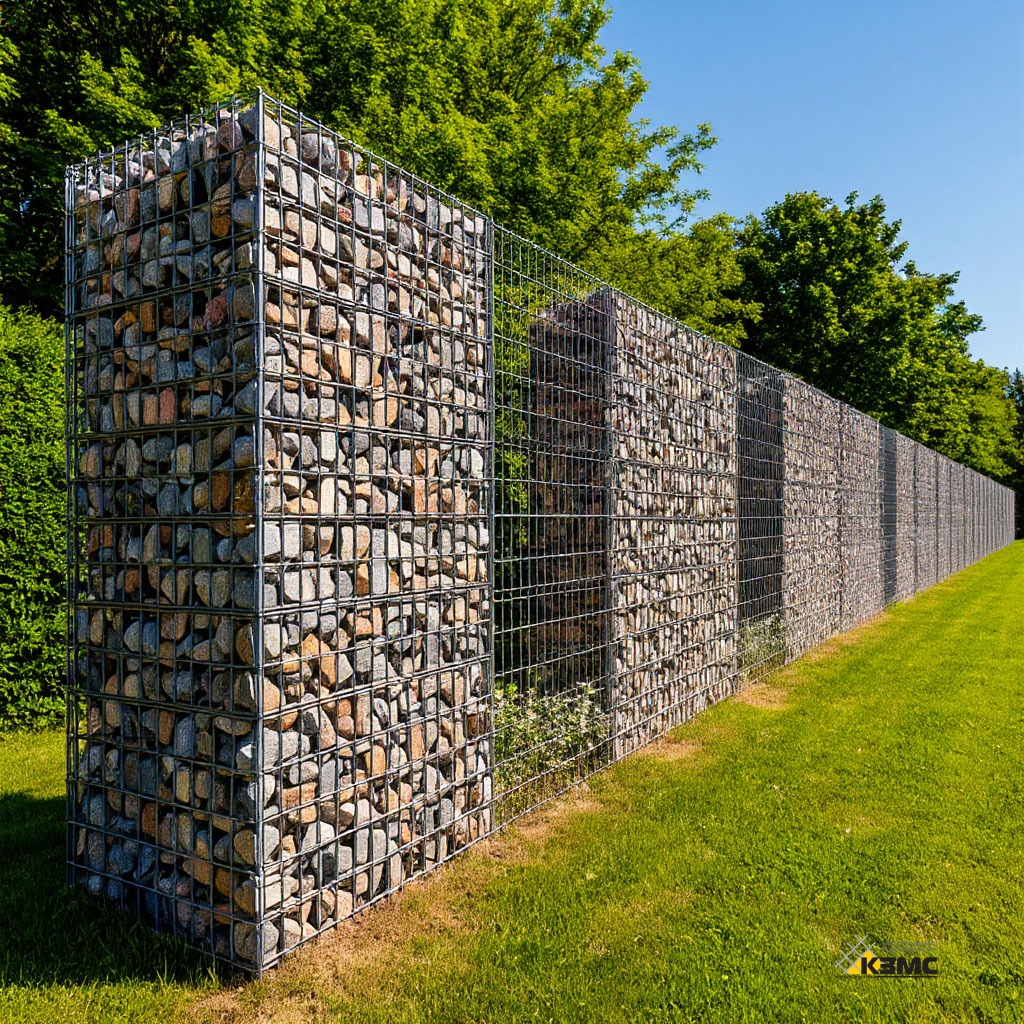

* Заборы и вольеры. Забор из габионов как аналог каменного или кирпичного ограждения позволяет не только сохранить природный ландшафт, но и сделать его более современным и стильным. По совету дизайнера, чтобы придать стене визуальную легкость, можно добавить деревянные или металлические панели с перфорацией или различными по форме прорезями.
* Мосты и пирсы. Габионы могут использоваться для строительства малых архитектурных форм, таких как мостики, пирсы и беседки.
* Мебель и скульптуры. Габионы можно использовать для создания оригинальной мебели и скульптур, которые станут украшением любого ландшафта.
Габионы – это универсальное решение, которое может использоваться в различных сферах. Благодаря своим преимуществам они становятся все более популярными и востребованными.
Сетка для каменной кладки ТУ 25.93.13-001-58788820-2018
Настоящий стандарт устанавливает технические требования к сеткам сварным, выполненным из арматурной стали (далее — сетки), используемым при армировании горизонтальных швов каменной кладки несущих и ненесущих стеновых конструкций зданий и сооружений различного назначения. Стандарт распространяется на сетки, предназначенные для использования в конструкциях, эксплуатируемых в средах с различной степенью агрессивного воздействия.
Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
горизонтальный шов кладки: Слой раствора между опорными поверхностями строительных блоков.
арматура горизонтальных швов кладки: Арматурная сталь заводского изготовления для укладки в горизонтальный шов каменной кладки.
прочность сцепления: Растягивающее усилие, которое может выдержать определенный продольный участок арматуры в горизонтальном шве кладки.
сетка: Сетка, образуемая путем сваривания или переплетения проволок или изготовляемая путем просечки и вытяжки полосы с образованием ряда параллельных прорезей.
высота профиля: Наибольшая общая высота (расстояние между верхней и нижней лицевой поверхностью перпендикулярно длине и ширине шва) уложенной в раствор части арматуры горизонтального шва кладки.
прочность при сдвиге: Среднее усилие сдвига, которое при испытании сборной пробы из испытуемых образцов приводит к разрушению места соединения двух прутьев или проволок, на которые действует нагрузка по продольной оси в плоскости арматуры горизонтального шва кладки.
техническая документация: ТД: Совокупность документов, закрепляющих требования и обеспечивающих качество сеток, а также ее соответствие всем утвержденным на предприятии-изготовителе требованиям безопасности, условиям эксплуатации, хранения и транспортирования.
Сварные сетки для каменной кладки следует изготовлять из арматурной проволоки и стержневой арматурной стали класса Вр-1 диаметром 2,2—5 мм и классов А400 (А-Ill) и А240 (А-1).
Арматурная сталь должна соответствовать требованиям:
— стержневая арматурная сталь классов А400 (А-Ill) и А240 (А-1) — ГОСТ 34028;
— стержневая арматурная сталь классов А500С и В500С — ГОСТ Р 52544;
— арматурная проволока класса Вр-1 — ГОСТ 6727.
Сварные сетка для каменной кладки следует изготовлять с помощью контактно-точечной сварки в соответствии с ГОСТ 14098. Режимы сварки должны соответствовать требованиям действующих нормативных доку ментов.
В сетках из гладкой стержневой арматурной стали класса А240 (A-I) должны быть сварены все пересечения стержней.
Разрывное усилие или временное сопротивление разрыву стержней в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должно быть не ниже требуемого по ГОСТ Р 57997.
Требования к прочности сварных соединений стержней на срез — по ГОСТ Р 57997. Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равной прочности по ГОСТ Р 57997. то браковочная нагрузка при испытании на срез должна составлять не менее 30 % разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.
Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.
Продольные и поперечные стержни в сетках должны быть прямолинейными. Значения действительных отклонений от прямолинейности стержней но должны превышать 6 мм на длине стержня 1 м.
Маркировка, транспортирование и хранение
Плоские сетки должны быть связаны в пакеты. Масса пакета не должна превышать 3 т.
Пакет сеток должен быть связан мягкой проволокой не менее чем в четырех местах.
К каждому пакету сеток должно быть прикреплено не менее двух металлических или фанерных бирок, на которых указывают:
— наименование или товарный знак предприятия-изготовителя,
— условное обозначение сеток ;
— число сеток в пакете;
— массу пакета, т;
— номер партии и дату изготовления. Бирки должны прикреплять с разных сторон пакета.
Каждая партия сеток должна сопровождаться документом о качестве, в котором указывают:
— наименование и адрес предприятия-изготовителя:
— номер и дату выдачи документа:
— номер партии;
— наименование изделий с указанием их марок и числа в партии:
— дату изготовления.
Сетки следует транспортировать в горизонтальном положении. При погрузке, транспортировании и разгрузке сеток должны соблюдаться меры, обеспечивающие их сохранность от повреждения. Способы выполнения погрузочно-разгрузочных работ должны соответствовать правилам техники безопасности, предусмотренным в строительстве.
Сетки должны храниться в крытом помещении. Пакеты сеток следует хранить отдельно по маркам в штабелях высотой не более 2 м.. При складировании сеток между штабелями должен быть обеспечен свободный проход шириной не менее 0.5 м.
