ГОСТ 23279-2012 — СЕТКИ АРМАТУРНЫЕ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ (сетка кладочная)

Область применения

Настоящий стандарт распространяется на сварные плоские и рулонные сетки (далее — сетки), изготовляемые на предприятиях строительной индустрии из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях, и предназначенные для армирования сборных и монолитных железобетонных конструкций и изделий.

Классификация

Сетки подразделяют: — по диаметрам стержней; — по расположению рабочей арматуры.

В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие. К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более. К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.

По расположению рабочей арматуры сетки подразделяют на:

— с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;

— с рабочей арматурой в обоих направлениях.

Типы, основные параметры и размеры

Сетки изготовляют следующих типов:

— тип 1 — тяжелые с рабочей арматурой в продольном направлении, диаметр которой больше диаметра распределительной арматуры;

— тип 2 — тяжелые с рабочей арматурой в обоих направлениях;

— тип 3 — тяжелые с рабочей арматурой в поперечном направлении, диаметр которой больше диаметра распределительной арматуры;

— тип 4 — легкие с поперечными стержнями на всю ширину сетки;

— тип 5 — легкие со смещенными поперечными стержнями.



Сетки изготовляют плоскими или рулонными. Рулонными изготовляют легкие сетки с продольными стержнями из арматурной стали диаметрами от 3 до 5 мм включительно.

Сетки должны иметь в одном направлении стержни одинакового диаметра.

Сетки изготовляют с квадратными или прямоугольными ячейками.

Диаметры рабочей арматуры сеток назначают из условия необходимой по расчету площади поперечного сечения арматуры.

Отношение меньшего диаметра стержня к большему должно быть не менее 0,25.

Расстояние между стержнями — основной шаг стержней в одном направлении — следует принимать одинаковым.

В тяжелых сетках типа 1 для поперечных стержней у края сетки допускается применение доборного шага 100; 200 и 300 мм.

В легких сетках, помимо основного шага стержней в продольном направлении, допускается применение доборного шага у краев сетки, а также в месте ее резки. Доборный шаг продольных стержней принимают от 50 мм до размера основного шага, кратным 10 мм у края сетки и кратным 50 мм в месте резки сетки. Доборный шаг поперечных стержней принимают от 50 до 250 мм, кратным 10 мм.

Размеры выпусков продольных и поперечных стержней следует принимать равными или кратными 25 мм. В легких сетках, изготовляемых в одну полосу, размеры выпусков продольных стержней допускается принимать от 25 до 200 мм, кратными 5 мм, а размеры выпусков поперечных стержней — равными 15; 20 и 30 мм, а также от 25 до 100 мм, кратными 25 мм.

Технические требования

Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологической документации, утвержденной в установленном порядке.  В качестве рабочей арматуры в тяжелых сетках следует применять стержневую арматурную сталь классов А500С, А600С и А400 (A-III) диаметром 10-40 мм. При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-l), диаметром 10-32 мм.

В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметрами 6-16 мм, в сетках типа 3 — арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметром 10-16 мм и А240 (А-l) диаметром 6-16 мм.

Легкие сетки следует изготовлять из арматурной стали класса В500С диаметром 45 мм, арматурной проволоки класса Bp-I диаметром 3-5 мм и стержневой арматурной стали классов А400 (А-III), А500С, В500С и A240(A-I) диаметром 6-10 мм. В качестве распределительной арматуры допускается применять арматурную сталь класса В500С диаметром 4-5 мм и арматурную проволоку класса В-l диаметром 3-5 мм.

Марки арматурной стали для изготовления сеток должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил на проектирование бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций), указанным в заказе на изготовление сеток.

Арматурная сталь должна соответствовать требованиям:

— стержневая арматурная сталь классов A400 (A-III) и A240 (A-I) — ГОСТ 5781;

— стержневая арматурная сталь классов А500С и В500С — действующих нормативных документов;

— стержневая арматурная сталь класса А600С — действующих нормативных документов;

— арматурная проволока классов Bp-I и В-l — ГОСТ 6727.



Крестообразные соединения стержней в сетках следует осуществлять контактной точечной сваркой в соответствии с ГОСТ 14098.

В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания. Два крайних стержня в сетках должны быть сварены во всех пересечениях В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м2 сетки из числа пересечений, подлежащих сварке.

Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

Продольные и поперечные стержни в сетках должны быть прямолинейными. Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

Сетка кладочная

Кладочная сварная сетка – незаменимый элемент современного строительства, играющий ключевую роль в обеспечении прочности и долговечности различных конструкций. Ее применение распространяется от фундаментов и стен из кирпича до железобетонных элементов, значительно повышая их несущую способность и устойчивость к различным воздействиям. Производство кладочной сетки представляет собой технологически сложный процесс, требующий точного соблюдения стандартов и использования высококачественных материалов. сетка кладочная

В основе производства лежит сварка или связка стальных прутков, диаметр которых варьируется от 2,5 до 5 миллиметров. В результате этой операции формируется сетка с ячейками квадратной или прямоугольной формы, размер которых определяется проектной документацией и назначением сетки. Компания КЗМС, например, специализируется на выпуске сварных сеток с размерами ячеек от 50 до 400 миллиметров, производя сетки шириной до 2400 миллиметров и длиной до 12 метров. Эти внушительные габариты позволяют использовать сетку в масштабных строительных проектах, значительно ускоряя и упрощая процесс кладки. сетка кладочная

Выбор размера ячейки напрямую зависит от предназначения сетки. Более мелкие ячейки подходят для армирования тонких конструкций, требующих высокой точности и прочности, в то время как более крупные используются в более массивных сооружениях. Правильный выбор размера ячеек, а также диаметра проволоки, является критическим фактором, обеспечивающим оптимальное соотношение прочности и экономической эффективности. сетка кладочная

В соответствии с ГОСТ 23279-2012, кладочная сетка изготавливается из высококачественной холоднотянутой проволоки из низкоуглеродистой стали класса ВР1 ГОСТ 6727-80 или ТУ 1213-20-05757676. Этот материал специально разработан для армирования железобетонных конструкций и отличается высокой прочностью, долговечностью и надежностью. Несмотря на относительно высокую стоимость по сравнению с некоторыми альтернативными материалами, его эксплуатационные характеристики полностью оправдывают инвестиции, обеспечивая длительный срок службы сооружения и минимизируя риски преждевременного разрушения. сетка кладочная

Для защиты от коррозии, которая может значительно снизить прочность и долговечность сетки, проволока часто покрывается слоем цинка методом горячего цинкования или защитным полимерным покрытием. Это позволяет значительно продлить срок службы сетки, даже в условиях повышенной влажности или агрессивной внешней среды. Кроме того, для улучшения сцепления с раствором на поверхность проволоки могут наноситься специальные насечки, которые обеспечивают более надежное соединение и предотвращают скольжение сетки в процессе кладки. сетка кладочная

Функциональность кладочной сетки ограничивается одним, но крайне важным предназначением – армирование кладки. Именно благодаря ей, кирпичные стены, фундаменты и другие конструкции приобретают повышенную прочность и устойчивость к механическим нагрузкам. Это значительно снижает риск образования трещин, деформаций и разрушений, делая строение более надежным и долговечным. Применение кладочной сетки особенно актуально в сейсмически активных зонах, где увеличение прочности конструкций играет критическую роль в обеспечении безопасности.

Изготовление кладочной сетки методом контактно-точечной сварки сетка кладочная

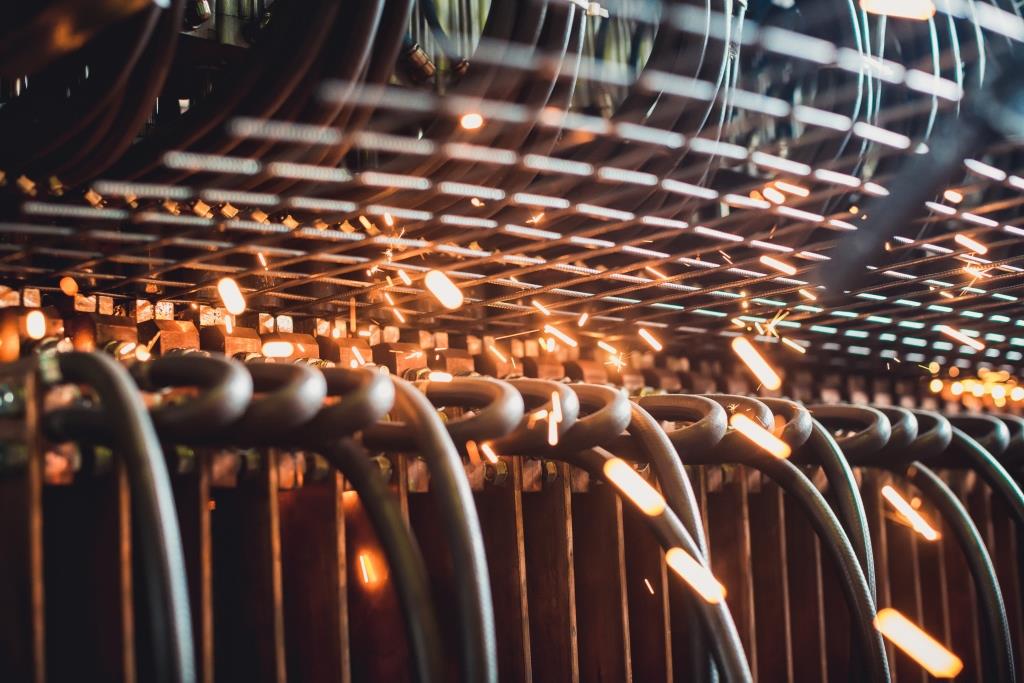

Кладочная сетка, производится на автоматических многоточечных сварочных линиях с использованием метода контактно-точечной сварки. Этот метод обеспечивает высокую производительность и качество сварных соединений удовлетворяющих ГОСТ 14098. сетка кладочная

Технологический процесс включает следующие этапы: сетка кладочная

1. Подготовка сырья:

• Использование арматурной проволоки класса Вр-1 диаметром 2,5-5 мм сетка кладочная

2. Процесс сварки:

• Автоматическая подача проволоки в сварочную линию сетка кладочная
• Точное позиционирование пересекающихся стержней
• Контактная точечная сварка в заданных точках
• Контроль параметров сварки

3. Особенности производства:

• Использование многоточечных сварочных автоматов сетка кладочная
• Автоматическое поддержание режимов сварки
• Контроль качества сварных соединений
• Формирование сетки заданной ширины и длины сетка кладочная

Методы контроля сварных соединений:

1. Визуальный контроль: сетка кладочная

• Проверка отсутствия непроваров
• Контроль размеров сварных точек
• Оценка внешнего вида сварных соединений сетка кладочная

2. Механические испытания:

• Определение разрывного усилия
• Проверка временного сопротивления разрыву
• Испытание на срез

3. Измерительный контроль:

• Проверка геометрических размеров
• Контроль шага ячеек
• Измерение диаметра проволоки

Технические характеристики готовой продукции: сетка кладочная

• Ширина сетки до 2400 мм
• Длина сетки до 6000 мм
• Шаг продольных и поперечных стержней от 50 до 400 мм сетка кладочная

Области применения:

• Армирование горизонтальных швов каменной кладки сетка кладочная
• Усиление несущих и ненесущих конструкций
• Использование в конструкциях с различной агрессивностью среды

Контроль качества готовой продукции включает: сетка кладочная

• Проверку соответствия требованиям технической документации
• Контроль прочности сварных соединений
• Проверку геометрических параметров
• Испытание образцов на растяжение

При эксплуатации кладочной сетки необходимо учитывать:

• Условия агрессивности среды
• Нагрузки на конструкцию
• Температурный режим эксплуатации
• Требования к долговечности конструкции

Таким образом, производство кладочной сетки методом контактно-точечной сварки на автоматических линиях обеспечивает высокое качество продукции и надежность сварных соединений, что критически важно для безопасности строительных конструкций.

Согласно ГОСТ 23279-2012 п.5.8, в сетках изготовленных из гладкой арматуры класса А-240 (А-1) должны быть сварены все пересечения стержней, а в сетках из стержней периодического профиля допускается сварка через одно или через два пересечения в шахматном порядке, если другого не указано в рабочих чертежах. Крайние стержни провариваются во всех точках пересечения.

В п.5.11 того же ГОСТа указывается, что крестообразные пересечения стержней не должны разрушаться от ударных воздействуй при свободном сбрасывании сетки с высоты 1метр.



Производственный процесс изготовления кладочной сетки тщательно контролируется, с учетом специфики предстоящих работ. Выбор диаметра проволоки, размера ячеек и типа защитного покрытия определяется инженерными расчетами, с учетом нагрузок, которые будет испытывать конструкция. сетка кладочная

Все произведенные сетки проходят испытания на растяжение и на срез крестообразных соединений в собственной лаборатории. сетка кладочная

Испытания сварных крестообразных соединений арматуры, проводимые в соответствии с ГОСТ 10922, являются критическим этапом контроля качества железобетонных конструкций.  Данные испытания направлены на определение прочности и надежности сварных швов, которые являются ключевыми элементами в обеспечении несущей способности всей конструкции.  В нашем случае, мы используем арматурную сталь, соответствующую требованиям ГОСТ 5781, и арматурную проволоку класса ВР-1, характеристики которой определены ГОСТ 6727.  Выбор конкретного класса стали (например, A-III, A-IV, A-V)  влияет на результаты испытаний и определяет допустимые нагрузки на конструкцию.  Важно отметить, что класс стали напрямую связан с ее химическим составом и механическими свойствами, такими как предел текучести, предел прочности при растяжении и относительное удлинение.  Более высокий класс стали предполагает повышенную прочность и, соответственно, большую несущую способность конструкции. сетка кладочная

Согласно ГОСТ 10922, испытания на срез проводятся на образцах, представляющих собой сварные крестообразные соединения стержней рабочей арматуры.  Критерием успешного прохождения испытания является отсутствие разупрочнения стержней в зоне сварного шва.  Разупрочнение, проявляющееся в виде уменьшения площади поперечного сечения или изменения микроструктуры металла, может значительно снизить прочность соединения.  Для оценки этого параметра применяется метод визуального осмотра и, в ряде случаев, микроскопический анализ. сетка кладочная

После проведения испытаний на срез,  стержни рабочей арматуры, содержащие крестообразные соединения, подвергаются испытаниям на растяжение.  Целью данных испытаний является подтверждение того, что сварное соединение не снизило прочность арматуры.  Предел прочности при растяжении образца с крестообразным соединением должен быть равен или превышать временное сопротивление разрыву исходной арматурной стали того же класса, значения которого указаны в ГОСТ 5781 и ГОСТ 10884.  Различие в показателях может указывать на дефекты сварного шва,  недостаточную глубину проплавления или неправильный выбор параметров сварки.  Кроме того,  результаты испытаний на растяжение позволяют оценить пластические свойства арматуры в зоне сварного шва, что важно для обеспечения  требуемой деформационной способности конструкции. сетка кладочная

Для обеспечения максимальной эффективности, необходимо тщательно выбирать сетку, учитывая все особенности проекта. Только в этом случае можно гарантировать надежность и долговечность строительных конструкций, построенных с использованием кладочной сетки. Правильно подобранная и установленная сетка является залогом долгой и безоблачной эксплуатации здания или сооружения, минимизируя риски ремонта и непредвиденных расходов. Поэтому использование кладочной сетки – это инвестиция в качество и надежность строительства. сетка кладочная



Обращаем ваше внимание, что согласно ТУ 25.93.13-001-58788820-2018 допускается отклонение в диаметре стержней — 20% и увеличение размера ячейки +20% сетка кладочная
