Описание
Гайка DIN 934: Несменный стандарт надежности в мире крепежа

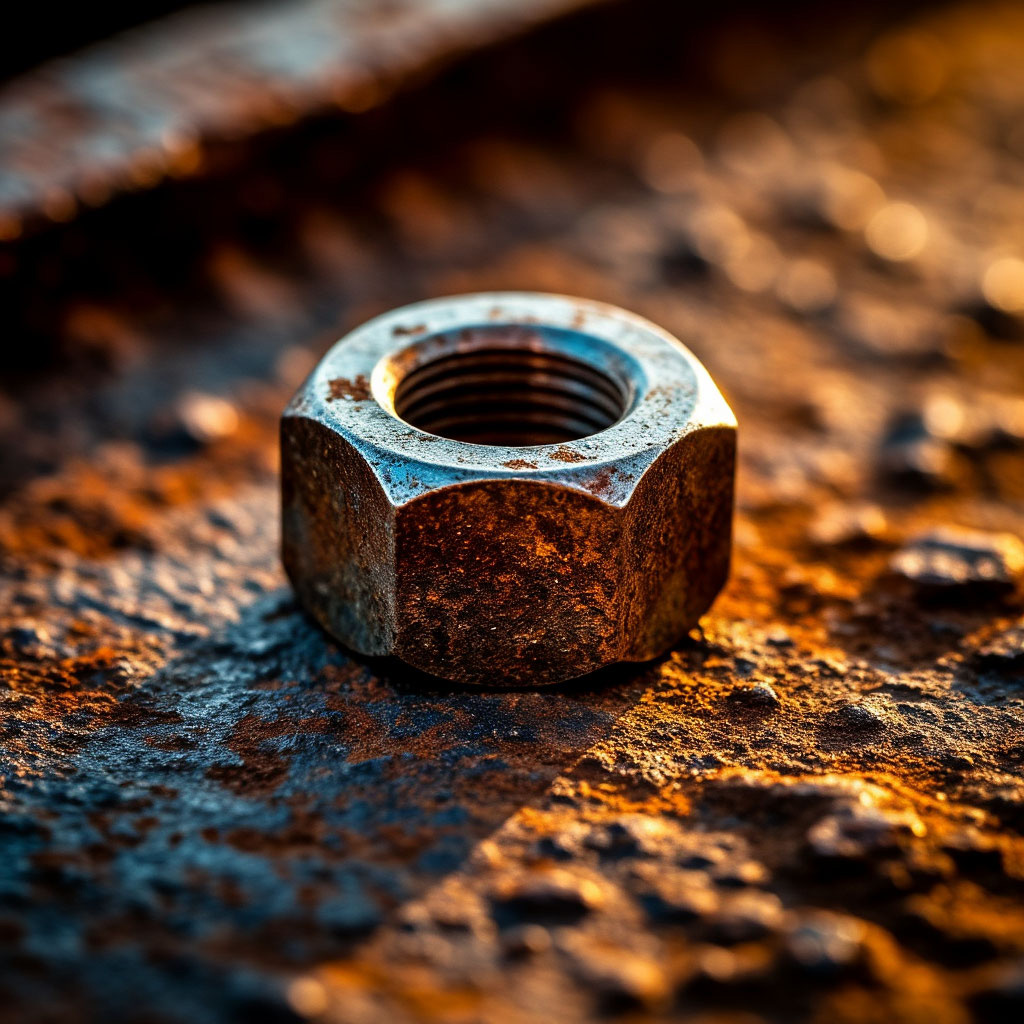

В огромной семье метизов есть «классика жанра» — деталь, которую узнает любой инженер, монтажник или домашний мастер. Это шестигранная гайка DIN 934 — универсальный, надежный и самый распространенный крепежный элемент в мире.
Что это такое?
DIN 934 — это немецкий промышленный стандарт (Deutsches Institut für Normung), который точно регламентирует размеры, технические требования и допуски для обычных шестигранных гаек нормальной высоты. Именно такие гайки вы найдете в 90% случаев в магазине или на производстве. Их ключевая особенность — идеальный баланс между прочностью, удобством монтажа (шесть граней дают хороший рычаг для ключа) и универсальностью.
Ключевые особенности и параметры:
-
Форма: Правильный шестигранник.
-
Высота: Приблизительно равна 0,8 диаметра резьбы (например, гайка М10 имеет высоту около 8 мм). Это «золотая середина» между низкими и высокими гайками.
-
Резьба: Метрическая, с крупным или мелким шагом.
-
Классы прочности: Основные — 8 и 10 (для нержавеющей стали — А2-70, А4-80). Цифра обозначает 1/100 от номинального предела прочности на растяжение в МПа. Гайка класса прочности 8 выдерживает нагрузку до 800 МПа.
-
Материалы: Углеродистая сталь, нержавеющая сталь (А2, А4), латунь, иногда алюминий.
-
Покрытия: Оцинковка (серебристо-белая), желтый или черный оксид, горячее цинкование, геометрическое (для защиты от коррозии и придания эстетичного вида).
Где применяется?
Сфера применения гаек DIN 934 практически безгранична:
-
Машиностроение и автомобилестроение
-
Строительство металлоконструкций
-
Производство мебели и бытовой техники
-
Сельскохозяйственная техника
-
Монтаж инженерных систем (вентиляция, сантехника)
-
Ремонтные и монтажные работы любого уровня
В чем секрет популярности?
-
Надежность и предсказуемость: Стандарт гарантирует, что гайка М12 от любого проверенного производителя будет иметь одинаковые, точно выверенные размеры и прочность.
-
Универсальность: Подходит для подавляющего большинства стандартных соединений.
-
Удобство: Шестигранная форма позволяет использовать широкий набор инструментов: гаечные ключи (рожковые, накидные), головки, воротки.
-
Совместимость: Является полным аналогом международного стандарта ISO 4032 и очень близка к российскому ГОСТ 5915-70. Это позволяет использовать их в глобальных проектах.
На что обратить внимание при выборе?
-
Соответствие классу прочности болта/шпильки. Класс прочности гайки должен быть не ниже класса прочности болта.
-
Материал и покрытие в зависимости от среды эксплуатации (улица, агрессивные среды, помещения).
-
Качество изготовления: Отсутствие заусенцев, четкая резьба, правильная геометрия. Доверяйте проверенным поставщикам.
Вывод:
Гайка DIN 934 — это не просто кусок металла с резьбой. Это фундаментальный элемент инженерной культуры, символ стандартизации, который десятилетиями обеспечивает прочность и безопасность миллионов конструкций по всему миру. Простая, неприхотливая и абсолютно необходимая.
P.S. Интересный факт: Многие называют все шестигранные гайки «гайками DIN 934», даже если они сделаны по другому стандарту. Это стало именем нарицательным, как «ксерокс» для копира, что лишь подтверждает ее тотальное господство в отрасли.
Металлическая гайка: история, изготовление, применение и ГОСТы
Металлическая гайка представляет собой важный элемент крепежных изделий, который используется для соединения двух или более деталей с помощью болтов или винтов. Она имеет внутреннюю резьбу и отверстие, позволяющее проходить крепежу. Гайки нашли широкое применение в самых различных отраслях промышленности и строительстве, и их история насчитывает много веков. гайка
История изобретения гайки
История металлической гайки уходит корнями в глубокую древность. Прототипом современных гаек были каменные изделия с отверстием, которые использовали для крепления различных предметов. Эти примитивные механизмы позволяли соединять детали, но были ограничены в прочности и долговечности. С развитием металлургии и появлением новых технологий, каменные изделия были заменены на металлические, что значительно повысило надежность и срок службы креплений. гайка
Первоначально гайки использовались в античных цивилизациях, таких как Древний Рим и Древняя Греция, где металл был основным материалом для создания различных инструментов и механизмов. С течением времени, с развитием технологий, гайки начали производить в больших масштабах, что сделало их доступными для использования в различных сферах жизни.
Способы изготовления гаек
Процесс изготовления металлических гаек может осуществляться несколькими способами, каждый из которых имеет свои особенности и преимущества:
1. **Литье**. Этот метод заключается в заливке расплавленного металла в специальную форму. После остывания металл принимает нужную форму, и получается готовое изделие. Литье позволяет производить гайки сложной конфигурации и различных размеров, но требует высокой точности при создании форм.
2. **Штамповка**. В этом процессе используется пресс или молот для деформации заготовки. Штамповка позволяет быстро производить гайки в больших количествах и обеспечивает высокую точность размеров. Этот метод особенно эффективен для массового производства.
3. **Точение**. Этот метод включает обработку металлической заготовки на токарном станке. В результате точения получается деталь нужной формы и размера. Точение позволяет достичь высокой точности и качества поверхности, но оно менее эффективно для массового производства по сравнению с другими методами.
4. **Прокатка**. Этот процесс заключается в пропускании металлической заготовки через валки, что позволяет получать изделия нужной формы и размера. Прокатка обеспечивает хорошую прочность и однородность материала, что делает гайки более надежными. гайка
Применение гаек
Металлические гайки находят применение в самых различных отраслях, включая машиностроение, автомобилестроение, судостроение и авиацию. Они используются для соединения деталей в конструкциях, где необходима высокая прочность и надежность соединения. Например, в автомобилестроении гайки используются для крепления кузовных элементов, двигателей и других важных узлов. В строительстве гайки применяются для соединения стальных конструкций, что обеспечивает устойчивость и долговечность зданий.
Кроме того, гайки могут использоваться в быту, например, для крепления мебели или в домашних мастерских. Они являются неотъемлемой частью многих механизмов и устройств, которые мы используем каждый день. гайка
Размеры и формы гаек
Металлические гайки имеют разнообразные размеры, которые определяются их диаметром и высотой. Диаметр гайки измеряется по наружной резьбе, а высота — по внутренней. Гайки могут иметь различные формы, включая круглую, квадратную и шестигранную. Каждая форма имеет свои особенности и применяется в зависимости от конкретных требований соединения.
Размеры гаек могут варьироваться от небольших, используемых в электронике, до крупных, применяемых в строительстве и машиностроении. Стандартные размеры гаек определяются различными ГОСТами, которые регулируют их характеристики и применение.
ГОСТы на гайки
В России существуют различные государственные стандарты (ГОСТы), которые регулируют производство и применение металлических гаек. Эти стандарты определяют требования к материалам, размерам, механическим свойствам, а также к процессам изготовления. Например, ГОСТ 5915-70 устанавливает размеры и допуски для гаек с внутренней резьбой, а ГОСТ 11871-75 регламентирует требования к гайкам для машиностроения.
Соблюдение ГОСТов гарантирует, что гайки будут иметь необходимые характеристики прочности и надежности, что особенно важно в ответственных конструкциях. Важно отметить, что использование несертифицированных или низкокачественных гаек может привести к серьезным последствиям, включая разрушение конструкций и аварии.
Высокопрочная гайка
Классы прочности металлических гаек: маркировка и особенности
Металлические гайки являются важным элементом крепежа в различных отраслях промышленности и строительства. Они различаются по классу прочности, который определяет их надёжность и долговечность.
Классы прочности гаек гайка
Все гайки имеют определённый класс прочности, который указывается в маркировке. Этот показатель определяет предел прочности на разрыв и предел текучести материала гайки. Чем выше класс прочности, тем прочнее и надёжнее гайка.
Предел прочности гайки — это максимальное напряжение, которое она может выдержать без разрушения. Предел текучести — это напряжение, при котором начинается необратимое изменение формы и структуры гайки.
Маркировка гаек гайка
Маркировка класса прочности гаек начинается с числа 8.0 и заканчивается числом 12.9. Например, гайка с маркировкой 8.8 имеет предел прочности 800 Н/мм² (ньютонов на квадратный миллиметр) и предел текучести 400 Н/мм².
Применение гаек с разным классом прочности
Гайки с низким классом прочности (4.8 и 5.8) подходят для малонагруженных соединений и конструкций. Они изготавливаются из конструкционной углеродистой стали марок 10 и 20.
Гайки с классом прочности 8.8 являются наиболее распространёнными и используются для ответственных нагруженных соединений. Они изготавливаются из закалённой стали марок 35 и 20Г2Р.
Гайки с классом прочности 10.9 и 12.9 предназначены для особо тяжёлых конструкций и способны выдерживать многократные циклы монтажа/демонтажа. Они изготавливаются из легированной стали марок 40Х и 20Г2Р.
При выборе гайки с определённым классом прочности необходимо учитывать расчётную нагрузку на метрический крепёж и закладывать запас прочности для обеспечения максимальной надёжности соединения.
Заключение
Металлическая гайка являются незаменимым элементом в современном строительстве и промышленности. Их история насчитывает множество веков, и с каждым годом технологии их производства и применения продолжают развиваться. Разнообразие методов изготовления, форм и размеров позволяет использовать гайки в самых различных областях, от машиностроения до быта.
Соблюдение стандартов качества и ГОСТов обеспечивает надежность и долговечность соединений, что делает гайки важной частью многих механизмов и конструкций. В будущем можно ожидать дальнейшего развития технологий, связанных с производством крепежных изделий, что откроет новые возможности для их применения и улучшит качество жизни людей.
